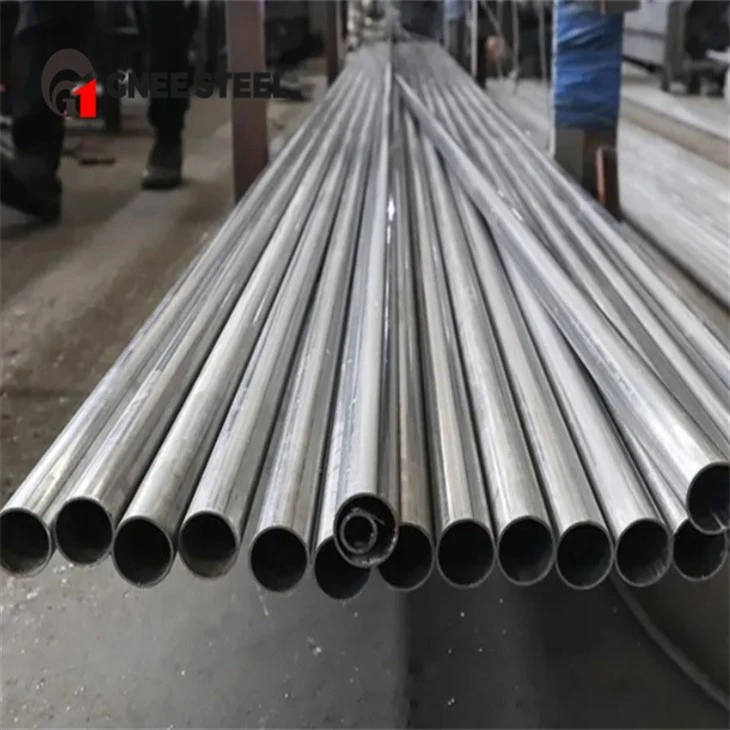

أنبوب ASME TP316L غير الملحوم للمعدات التحليلية
الشكل: دائري
التقنية: المدرفلة على البارد
معالجة السطح: مصقول/مرآة/شعري ناعم
السُمك: 0.3-30 مم
القطر الخارجي: 8-219 ملم
الطول: 5.8/6 م أو مخصص
المخزون: في المخزون
عينة: متاح
حزمة النقل: معيار البحر - يستحق التعبئة
ASME BPE متوافق مع TP316L مورد الأنبوب غير الملحوم
بالنسبة للأنظمة التحليلية عالية الدقة-، يؤثر استقرار الأنابيب ونظافتها بشكل مباشر على دقة بيانات الاختبار وموثوقية تشغيل المعدات. تم تصميم الأنابيب غير الملحومة ASME TP316L خصيصًا لتطبيقات مثل أنظمة تحليل الغاز وخطوط أخذ العينات والأدوات التحليلية المخبرية والمعدات التحليلية البتروكيماوية عبر الإنترنت.
يتم تصنيع الأنابيب غير الملحومة TP316L باستخدام الفولاذ المقاوم للصدأ -عالي النقاء مع التحكم في محتوى الكربون بنسبة أقل من أو تساوي 0.03%، مما يؤدي بشكل فعال إلى تحسين مقاومة المادة للتآكل الحبيبي. وهذا يجعلها مناسبة للأنظمة التحليلية ذات المتطلبات العالية للنظافة ومقاومة التآكل. يتم التحكم في خشونة السطح للمناطق الداخلية الرئيسية إلى Ra أقل من أو يساوي 0.5 ميكرومتر، مما يلبي متطلبات سطح ASME BPE للأنابيب عالية النقاء-. علاوة على ذلك، يتم التحكم بشكل صارم في دقة الأبعاد أثناء الإنتاج، مع تفاوت للقطر الخارجي يبلغ ±0.05 مم وتفاوت سمك الجدار يبلغ ±0.03 مم، مما يضمن توافق الأنابيب وموثوقية الختم في توصيلات الأجهزة وتكامل النظام.
بالإضافة إلى ذلك، فإن الأنابيب غير الملحومة TP316L الخاصة بنا تقلل بشكل فعال من خطر تلوث العينة، مما يضمن استقرار نقل الوسائط. في التطبيقات العملية، فهو يقلل من تداخل الإشارة، وتسرب التآكل، والاستبدال المتكرر بسبب أداء الأنابيب غير المستقر. تتراوح المواصفات الشائعة من 1/8" إلى 1/2" القطر الخارجي، وهي مناسبة لأنابيب الأجهزة التحليلية وأنظمة توصيل الغاز عالية النقاء -ومختلف أجهزة أخذ العينات الدقيقة. وهو حل أنابيب شائع الاستخدام وموثوق به في الأنظمة التحليلية.
تطبيقات في المعدات التحليلية
تستخدم الأنابيب غير الملحومة TP316L على نطاق واسع في:
أنظمة الكروماتوغرافيا
معدات قياس الطيف الكتلي
آلات اختبار الأدوية
محللو التكنولوجيا الحيوية
أنابيب عملية غرف الأبحاث
أنظمة أخذ العينات
تتطلب هذه التطبيقات نظافة عالية، والحد الأدنى من مخاطر التلوث، ومقاومة ممتازة للتآكل، وهو ما يوفره TP316L.
مواصفات الأنبوب غير الملحوم ASME BPE TP316L
| المعلمة | مواصفة |
|---|---|
| درجة | TP316L |
| رقم يو إن إس | S31603 |
| الدرجات المعادلة | إن 1.4404 / SUS316L |
| عملية التصنيع | مسحوب على البارد سلس |
| حالة التسليم | مشرق صلب / مخلل ومصلب |
| الانتهاء من السطح | بكالوريوس / ا ف ب / مصقول |
| شكل | أنبوب دائري |
| نوع النهاية | نهاية عادي / Deburred |
| طول | 6 متر طول قياسي أو مخصص |
| تقتيش | مؤشر مديري المشتريات (PMI)، الاختبار الهيدروستاتيكي، اختبار تيار إيدي |
| شهادة | إن 10204 3.1 / ISO / SGS |
نطاق الحجم النموذجي لأنابيب الأجهزة التحليلية
| القطر الخارجي (OD) | سمك الجدار (بالوزن) | الحجم المتري |
|---|---|---|
| 1/8" | 0.028" | 3.18 × 0.71 ملم |
| 3/16" | 0.028" | 4.76 × 0.71 ملم |
| 1/4" | 0.035" | 6.35 × 0.89 ملم |
| 1/4" | 0.049" | 6.35 × 1.24 ملم |
| 5/16" | 0.035" | 7.94 × 0.89 ملم |
| 3/8" | 0.049" | 9.53 × 1.24 ملم |
| 1/2" | 0.065" | 12.7 × 1.65 ملم |
هذه الأبعاد هي مواصفات شائعة لأنابيب الأجهزة، وغالبًا ما تستخدم في أنظمة أخذ العينات، وخطوط توصيل المحلل، وخطوط توصيل الغاز.
التركيب الكيميائي لـ TP316L (٪)
| عنصر | محتوى |
|---|---|
| C | أقل من أو يساوي 0.03 |
| من | أقل من أو يساوي 2.00 |
| سي | أقل من أو يساوي 1.00 |
| P | أقل من أو يساوي 0.045 |
| S | أقل من أو يساوي 0.030 |
| كر | 16.0 – 18.0 |
| ني | 10.0 – 14.0 |
| شهر | 2.0 – 3.0 |
| الحديد | توازن |
الخواص الميكانيكية
| ملكية | قيمة |
|---|---|
| قوة الشد | أكبر من أو يساوي 485 ميجاباسكال |
| قوة العائد | أكبر من أو يساوي 170 ميجا باسكال |
| استطالة | أكبر من أو يساوي 35% |
| صلابة | أقل من أو يساوي 90 HRB |
مثال على وصف الطلب النموذجي
اسم المنتج: أنبوب غير ملحوم من الفولاذ المقاوم للصدأ
المعيار: ASME SA213 / ASTM A269
المواد: TP316L
درجة الحرارة: BA (مُلدن ساطع)، Ra <0.5μm
المواصفات: 1/4 بوصة قطر خارجي × 0.035 بوصة عرض × 6000 مم
التطبيق: خط الغاز الناقل اللوني للغاز
إذا كنت تحتاج إلى تصنيف ضغط محدد لحجم معين (على سبيل المثال، كم عدد PSI الذي يمكن أن يتحمله أنبوب 1/4 بوصة)، فيرجى تقديم سمك الجدار المحدد، ويمكنني حسابه لك.
تقتيش
الاختبار الهيدروستاتيكي/اختبار التيار الدوامي: خالي من التسرب بنسبة 100%-.
اختبار الصلابة: يضمن عدم تسرب الهواء عند استخدامه مع تركيبات الضغط.
نظافة الجدار الداخلي: تنظيف بالموجات فوق الصوتية، يتوافق مع ASTM G93 Level C أو معايير إزالة الشحوم المماثلة، مما يضمن عدم وجود شحوم أو جزيئات.
معالجة نهاية الوجه: نهايات متدفقة وخالية من الحرق- لسهولة اللحام الدقيق أو توصيلات المفاصل.
مصنع أنابيب الفولاذ المقاوم للصدأ غير الملحومة TP316
توفر الأنابيب غير الملحومة TP316L للعملاء عمر خدمة طويل وأداء مستقر وتكاليف صيانة منخفضة في البيئات التحليلية القاسية، وتأتي مع شهادة المواد EN 10204 3.1. تتوافق منتجاتنا مع العديد من المعايير الدولية، بما في ذلك ASTM، وASME، وDIN، وJIS، مما يضمن التوافق مع الشركات المصنعة للمعدات في جميع أنحاء العالم.
تغليف عالي الجودة
معبأة في حزم أو صناديق خشبية مغلفة بالبلاستيك، ومحمية بشكل مناسب -للتسليم البحري أو حسب الطلب.
