كيفية حساب قدرة الضغط على 304 أنبوب مستدير الفولاذ المقاوم للصدأ؟

كمورد موثوق به من 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ ، غالبًا ما أواجه استفسارات من العملاء فيما يتعلق بالضغط - القدرة على تحمل هذه الأنابيب. يعد فهم كيفية حساب قدرة الضغط - أمر بالغ الأهمية بالنسبة للتطبيقات المختلفة ، بدءًا من أنظمة الأنابيب الصناعية إلى الهياكل المعمارية. في منشور المدونة هذا ، سأمشي بك خلال عملية حساب قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ ، ومشاركة الصيغ ذات الصلة ، والعوامل التي يجب مراعاتها ، والأمثلة العملية.

فهم 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ

304 الفولاذ المقاوم للصدأ هو مادة تستخدم على نطاق واسع في تصنيع أنابيب مستديرة بسبب مقاومة التآكل الممتازة ، والقوة العالية ، والقدرة على التشكيل الجيد. تتوفر الأنابيب بأحجام مختلفة وسمك الجدار وأطوالها ، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات. سواء كان ذلك لنقل السوائل أو الهياكل الداعمة أو الأغراض الزخرفية ، فإن 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ هي خيار موثوق به.

العوامل الرئيسية التي تؤثر على الضغط - القدرة على تحمل

قبل الخوض في أساليب الحساب ، من الضروري فهم العوامل الرئيسية التي تؤثر على قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ:

خصائص المواد

تلعب الخواص الميكانيكية لـ 304 من الفولاذ المقاوم للصدأ ، مثل قوة العائد وقوة الشد ، دورًا مهمًا في تحديد قدرة تحمل الضغط. قوة العائد هي الإجهاد الذي تبدأ به المادة في تشوه بلطف ، في حين أن قوة الشد هي الحد الأقصى للضغط الذي يمكن أن يتحمله المادة قبل الانهيار. بالنسبة إلى 304 من الفولاذ المقاوم للصدأ ، تبلغ قوة العائد النموذجية حوالي 205 ميجا باسكال (30،000 PSI) ، وتبلغ قوة الشد حوالي 515 ميجا باسكال (75000 رطل).

أبعاد أنبوب

القطر الخارجي (OD) وسمك الجدار (WT) من أنبوب مستدير هما معلمات حرجة في حساب سعة تحمل الضغط. بشكل عام ، يمكن للأنابيب ذات الأقطار الخارجية الأكبر وسمك الجدار السميكة تحمل ضغوط أعلى.

شروط النهاية

يمكن أن تؤثر الطريقة التي يتم بها دعم نهايات الأنبوب أو التقييد أيضًا على قدرتها على الضغط. على سبيل المثال ، سيكون للأنبوب ذي الأطراف الثابتة قدرة أعلى - محمل مقارنة مع أنبوب ذو نهايات حرة.

طرق الحساب

هناك عدة طرق لحساب قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ. واحدة من الصيغ الأكثر استخدامًا هي صيغة Barlow ، والتي تستند إلى نظرية إجهاد الطوق.

صيغة بارلو

يتم استخدام صيغة Barlow لحساب الضغط الداخلي الذي يمكن أن يتحمله الأنبوب ذو الجدران الرقيقة دون فشل. الصيغة كما يلي:

[p = \ frac {2s \ times t} {d}]

أين:

• (P) هو الضغط الداخلي (في MPA أو PSI)
• (S) هو الضغط المسموح به للمادة (في MPA أو PSI). بالنسبة إلى 304 من الفولاذ المقاوم للصدأ ، يتم عادةً ما يتم أخذ الإجهاد المسموح به كجزء من قوة العائد ، مع الأخذ في الاعتبار عوامل مثل هوامش السلامة وبيئة التطبيق. القيمة الشائعة للإجهاد المسموح بها حوالي 138 ميجا باسكال (20،000 PSI).
• (T) هو سماكة الجدار للأنبوب (في مم أو بوصة)
• (د) هو القطر الخارجي للأنبوب (في ملم أو بوصة)

مثال الحساب

لنفترض أن لدينا 304 أنبوب مستدير من الفولاذ المقاوم للصدأ بقطر خارجي (D = 50) مم وسمك الجدار (T = 3) مم. باستخدام الإجهاد المسموح به (S = 138) MPA ، يمكننا حساب قدرة التحمل على النحو التالي:

[p = \ frac {2 \ times138 \ times3} {50} = 16.56 \ mpa]

هذا يعني أن الأنبوب يمكنه تحمل ضغط داخلي يصل إلى 16.56 ميجا باسكال في ظل الظروف المحددة.

حدود صيغة بارلو

على الرغم من أن صيغة Barlow هي طريقة بسيطة ومستخدمة على نطاق واسع لحساب قدرة الضغط على الأنابيب ذات الجدران الرقيقة ، إلا أنها تحتوي على بعض القيود:

• افتراض رفيع - الجدار: تعتمد صيغة Barlow على افتراض أن جدار الأنبوب رقيق ، وعادة ما يتم تعريفه على أنه نسبة سمك الجدار إلى القطر الخارجي ((T/D)) أقل من 0.1. للأنابيب السميكة المسورة ، قد تكون هناك حاجة إلى صيغ أكثر تعقيدًا أو تحليلًا محدودًا للعناصر.
• الآثار النهائية: لا تأخذ الصيغة في الاعتبار الشروط النهائية للأنبوب ، والتي يمكن أن يكون لها تأثير كبير على قدرة تحمل الضغط ، وخاصة للأنابيب القصيرة.
• المواد غير الخطية: تفترض صيغة بارلو أن المادة تتصرف خطيًا ، والتي قد لا تكون دقيقة لتشوهات كبيرة أو حالات الإجهاد العالية.

اعتبارات أخرى

بالإضافة إلى طرق الحساب ، هناك عوامل أخرى يجب مراعاتها عند تحديد قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ:

التآكل والتآكل

يمكن أن يقلل التآكل والتآكل من سماكة الجدار للأنبوب بمرور الوقت ، مما يقلل من قدرته على الضغط. من المهم تحديد التآكل المناسب - المواد المقاومة والطلاء الواقي لبيئة التطبيق.

درجة حرارة

يمكن أن تتغير الخواص الميكانيكية من 304 من الفولاذ المقاوم للصدأ مع درجة الحرارة. في درجات حرارة عالية ، قد تتناقص قوة العائد وقوة الشد للمادة ، مما قد يؤثر على قدرة تحمل الضغط. من الضروري النظر في نطاق درجة حرارة التشغيل عند تصميم نظام الأنابيب.

عوامل السلامة

لضمان سلامة وموثوقية نظام الأنابيب ، من الشائع تطبيق عوامل السلامة على قدرة الضغط المحسوبة. يمثل عامل السلامة عدم اليقين في خصائص المواد وعمليات التصنيع وظروف التشغيل. يتراوح عامل الأمان النموذجي للضغط - المكونات التي تحتوي على 1.5 و 4 ، اعتمادًا على التطبيق.

المنتجات ذات الصلة

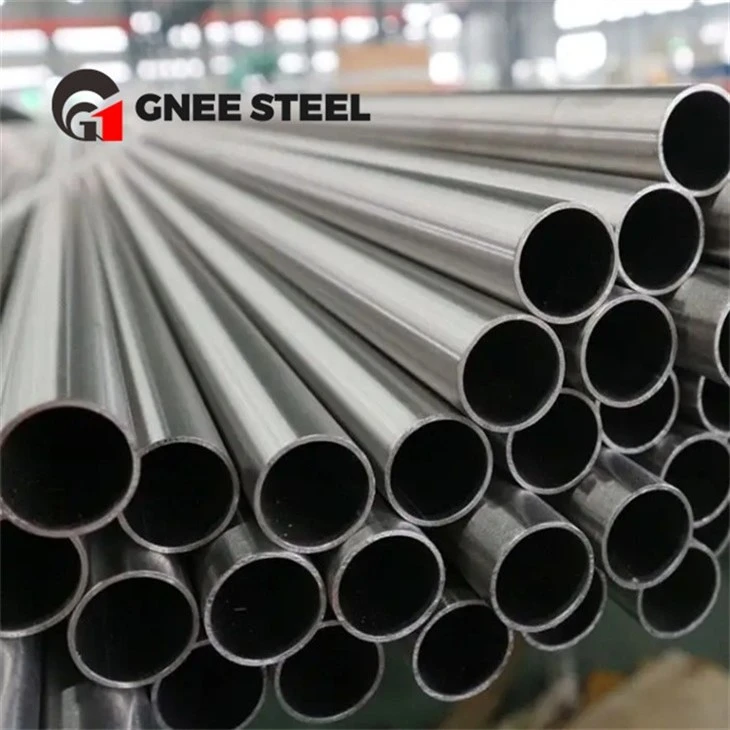

إذا كنت مهتمًا بأنواع أخرى من أنابيب الفولاذ المقاوم للصدأ ، فإننا نقدم أيضًا مجموعة واسعة من المنتجات ، بما في ذلكASTM A270 TP316L Ultra - أنبوب فولاذي دقيق للنظافةوASTM A312 TP 317L من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ، وASTM A269 TP304LN SS أنبوب مصقول. تم تصميم هذه الأنابيب لتلبية أعلى معايير الجودة وهي مناسبة لمختلف التطبيقات الصناعية والتجارية.

خاتمة

يعد حساب قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ خطوة حاسمة في ضمان سلامة وموثوقية أنظمة الأنابيب. من خلال فهم العوامل الرئيسية ، واستخدام طرق الحساب المناسبة ، والنظر في العوامل الأخرى ذات الصلة مثل التآكل ودرجة الحرارة وعوامل السلامة ، يمكنك اتخاذ قرارات مستنيرة عند اختيار وتصميم أنابيب التطبيقات الخاصة بك.

إذا كانت لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة في حساب قدرة الضغط على 304 أنابيب مستديرة من الفولاذ المقاوم للصدأ أو غيرها من منتجات الفولاذ المقاوم للصدأ ، فلا تتردد في الاتصال بنا للشراء والمناقشات المتعمقة. فريق الخبراء لدينا مستعد دائمًا لتزويدك بالمشورة المهنية والمنتجات عالية الجودة.

مراجع

• ASME LOALER و CUSTION CODE
• معايير ASTM لأنابيب الفولاذ المقاوم للصدأ
• "تصميم الهندسة الميكانيكية" بقلم جوزيف إي شيغلي وتشارلز ر.
